汚泥吸引車

汚泥吸引車(バキュームダンパー)

汚泥吸引車写真

パワーの差が、作業効率を大きく飛躍

汚泥・廃水処理に威力を発揮する汚泥吸引車「バキュームダンパー®」。
モリタエコノスの汚泥吸引車「バキュームダンパー®」の真空装置はバキュームカーで定評のあるモリタ式MS型で、タンク内を減圧し、大気圧との差圧を利用して、汚泥水や産業廃水などの流動体・粘性半流動体を吸入ホースから直接タンクに吸い込みます。
排出はギヤポンプにより発生した油圧によるタンク後方ハッチ開閉式とダンプ機構により流動体・粘性半流動体・沈殿物などもスピーディーで効率的に排出。
また切替コックの操作によりタンク内を加圧し、汚水を約5mまでの高所にホースにて圧送する排出も可能です。

操作性を高めた独自の吸入排出

1.操作性を高めた独自の吸入排出
吸排切換コックレバーを「中立」→「吸入」の位置にします。上記の操作によりタンク内の空気は大気中に排出され、タンク内が減圧され汚水の吸入ができます。吸排切換コックレバーが「中立」の位置にありますとタンク内に大気が通じ、また真空ポンプより送出された空気はメインセパレーター・吸排切換コックを通り真空ポンプに還ってきます。中立の場合は、オイルタンクより真空ポンプにオイルが吸入されませんので、長時間中立で真空ポンプを回転しないよう注意してください。
2.吸入排出オペレーション
汚水の吸入中、タンク内が満量になれば吸排切換コックレバーを「吸入」→「中立」にし、吸入コックを閉めてやり、タンク内を大気圧にしてやります。次に、汚水排出コックを開け汚水を排出します。また、吸排切換コックレバーを「中立」→「排出」にし、タンク内を加圧しますと汚水は勢いよく排出されます。
3.沈殿物排出オペレーション
車を整地に停車させ、ギヤーポンプを回転させます。車両側方のスロットルレバーでギヤーポンプ回転を調整します。次にコントロールバルブ扉側レバーを「開」の位置にし、後部扉を開き、次にダンプ側レバーを「ダンプ」の位置にし、タンクを上昇させ、タンク内の沈殿物を排出させます。

※オプションの接続装置、吸入装置により、ディープマスターやパワフルマスター™と接続でき処理物回収タンクとしても使用可能。

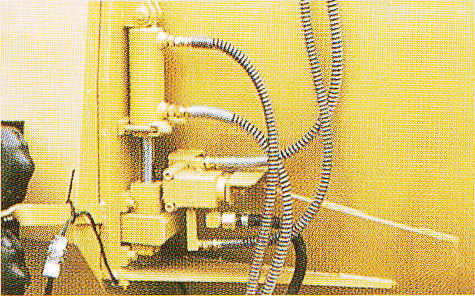

サイド二連シリンダー 外部一連シリンダー バキュームポンプ バキューム装置 チャッキ弁付セパレーター 吸入コック R操作部 気圧安全弁 手動レバー式 丸ハンドル式 油圧締付式

掲載されている製品写真は「オプション装着車」です。

※本仕様は改良のため予告なく変更することがあります。あらかじめご了承ください。

架装型式DAC16JDBB30〜31JDBC30〜32JDCB60〜62J
適応車種(トン)2448
タンク許容量(lit)1,6003,000〜3,1003,000〜3,2006,000〜6,200
車両寸法全長(mm)4,960〜4,9805,800〜5,9705,800〜5,9707,420〜7,560
全幅(mm)1,6952,175〜2,2002,175〜2,2002,260〜2,310
全高(mm)2,150〜2,2002,600〜2,6202,600〜2,6202,820〜2,910
ポンプ型式A43DA55DA55DA55D×2
回転数 rpm600500500500
ダンプ機構サイド二連サイド二連サイド二連サイド二連
ダンプ角度約50度約50度約50度約50度
後部扉開閉装置外部一連サイド二連外部一連サイド二連
後部扉締付装置手動レバー手動レバー手動レバー手動レバー
吸入コック75mm75mm75mm75mm
ハッチコック75mm×75mm75mm×75mm75mm×75mm75mm×75mm
汚水抜きコック75mm×50mm75mm×50mm75mm×50mm75mm×50mm
ハッチカバー丸型丸型丸型丸型
リヤフェンダー丸型角型角型角型
架装型式DCC60〜64JDCB100〜103JDCC101〜104J
適応車種(トン)82222
タンク許容量(lit)6,000〜6,40010,000〜10,30010,100〜10,400
車両寸法全長(mm)7,400〜7,7009,170〜9,3909,170〜9,390
全幅(mm)2,260〜2,3102,4902,490
全高(mm)2,900〜3,0003,230〜3,2503,230〜3,250
ポンプ型式A55D×2A55D×2A55D×2
回転数 rpm500500500
ダンプ機構サイド二連サイド二連サイド二連
ダンプ角度約50度約45度約45度
後部扉開閉装置外部一連サイド二連外部一連
後部扉締付装置手動レバー手動レバー手動レバー
吸入コック75mm75mm75mm
ハッチコック75mm×75mm75mm×75mm75mm×75mm
汚水抜きコック75mm×50mm75mm×50mm75mm×50mm
ハッチカバー丸型丸型丸型
リヤフェンダー角型角型角型
